../figuras/contra.png
não encontrada
não encontrada

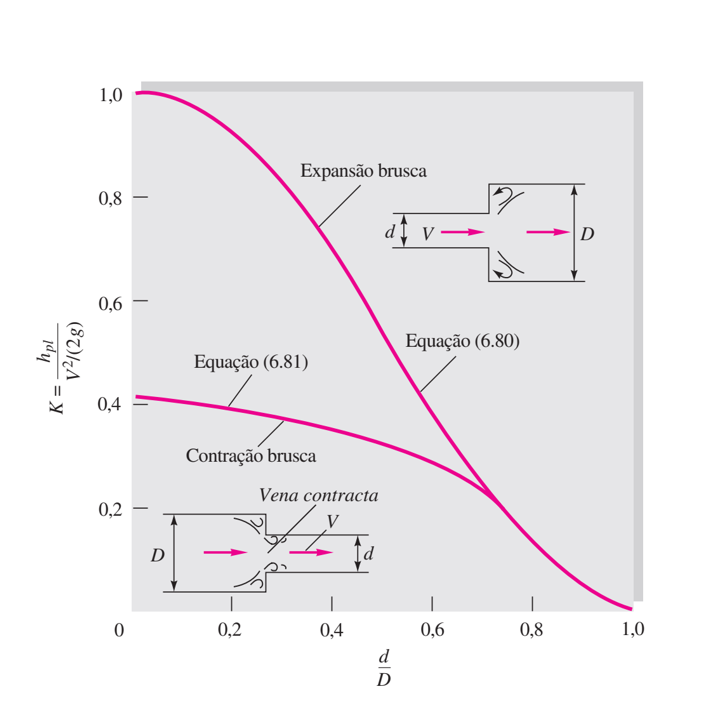

Expansão e contração brusca: K = h_l/(V²/2g) em função de d/D
../figuras/contra2.png
não encontrada
não encontrada

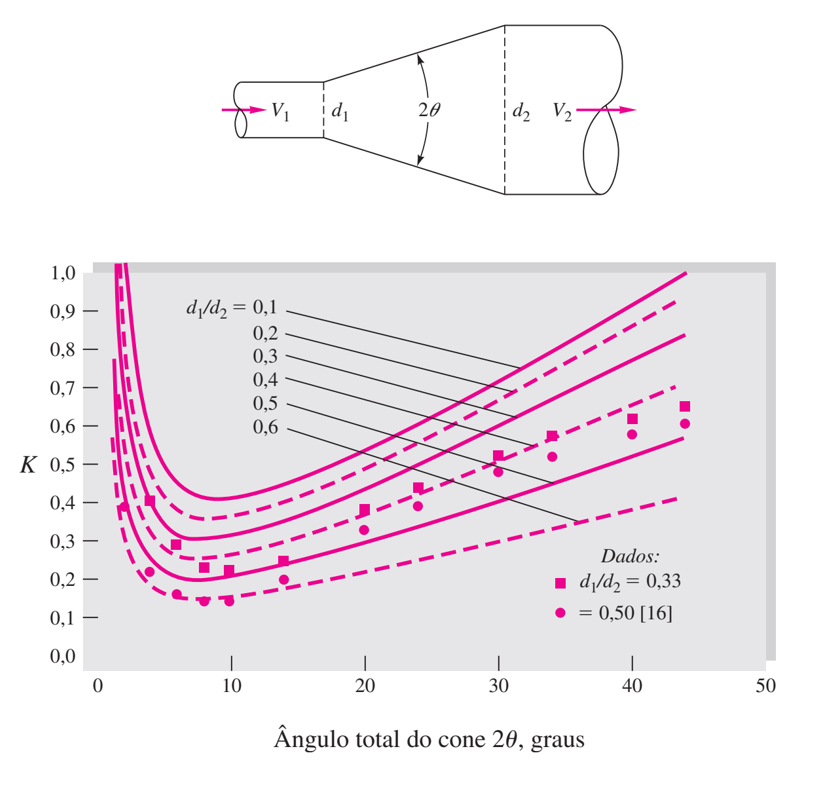

Difusor (expansão gradual cônica): K em função do ângulo do cone 2θ
Perda total = atrito + acidentes
h_f = f·(L/D)·V²/2g
h_m = Σ K·V²/2g
f vem do diagrama de Moody (Re, ε/D). K de cada acidente (entrada, saída, válvula, curva, expansão, contração, difusor) é tabelado/ábaco — como nas figuras ao lado.
Por que isso basta para projeto
Não se resolve o escoamento dentro do acidente: a correlação dá K direto. Com h_f + Σh_m fecha-se o balanço de energia e dimensiona-se a tubulação e a bomba — sem CFD, por décadas, com sucesso.
