Energia entre 1 e 2
H_bomba = (z₂−z₁) + h_f + Σh_m
h_f = f·(L/D)·V²/2g
Σh_m = Σ K·V²/2g

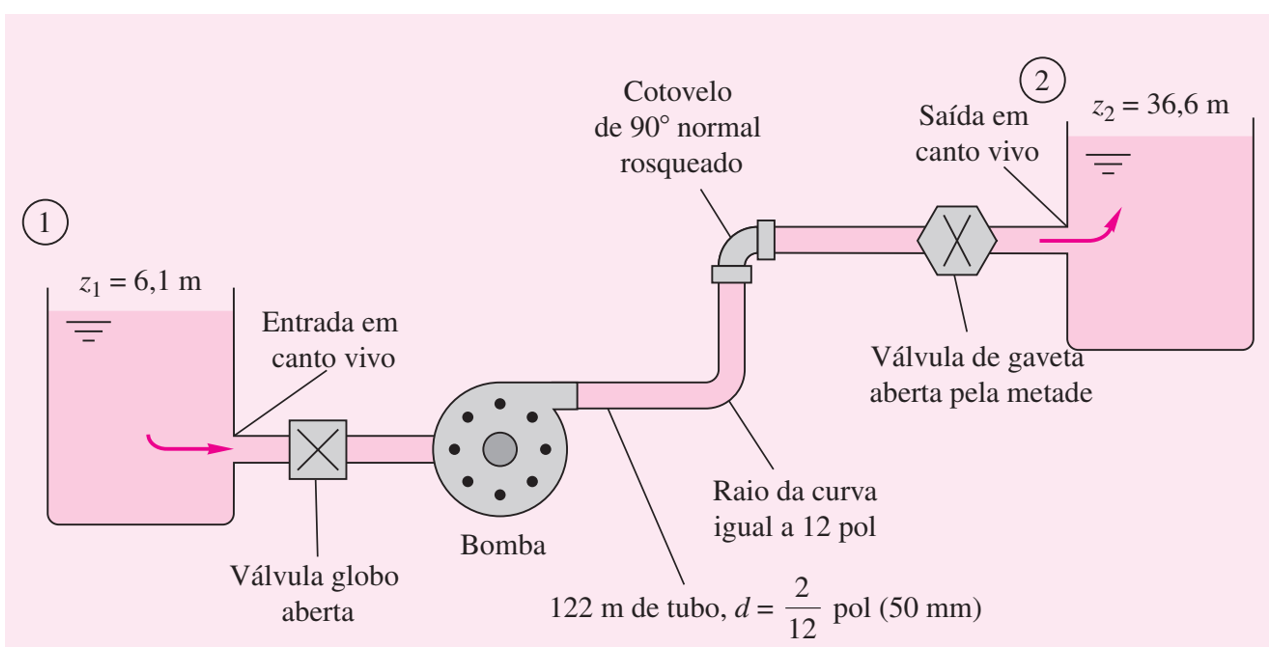

cada acidente da figura — entrada/saída em canto vivo, válvula globo, válvula de gaveta, cotovelo 90°, curva — tem seu K tabelado.
Potência
P = ρ·g·Q·H_bomba / η
Resultado
Com f (Moody) e K (tabelas), calcula-se a perda total, a altura manométrica e a potência da bomba — projeto completo sem resolver o escoamento interno.
