Filtração (torta)
ΔP = [ ⟨α⟩ρVC/A + R_m ]·(μq)
dt/dV = (μ/AΔP)·[ ⟨α⟩ρVC/A + R_m ]
resistência específica da torta ⟨α⟩ + resistência do meio R_m → tempo de ciclo e vazão (filtro-prensa, rotativo).
Meios porosos — Ergun
ΔP/L = 150·μ(1−ε)²/(ε³d_p²)·v + 1,75·ρ(1−ε)/(ε³d_p)·v²
perda de carga em leitos/recheios a partir de porosidade ε, diâmetro d_p e velocidade v.
A mesma lógica

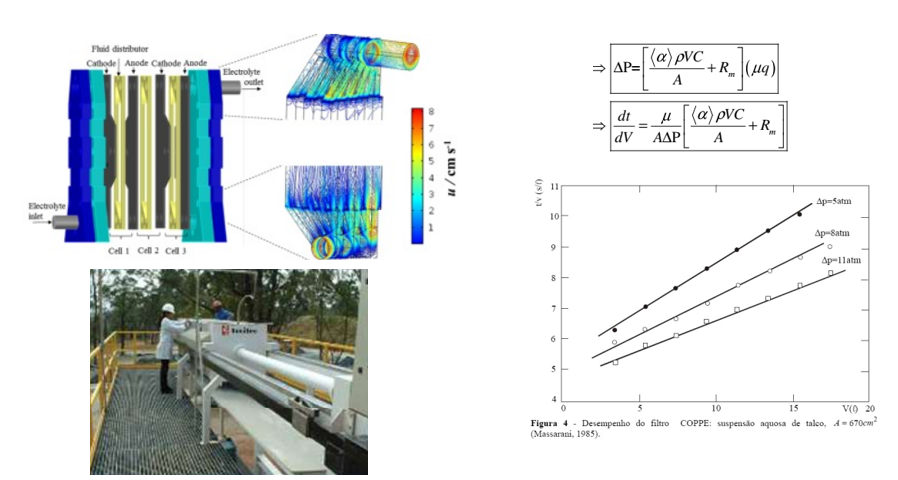

O escoamento interno é complexo (ver o campo de CFD na figura), mas a correlação semi-empírica entrega o que o projeto precisa: ΔP, vazão e área — validada por dados experimentais.
