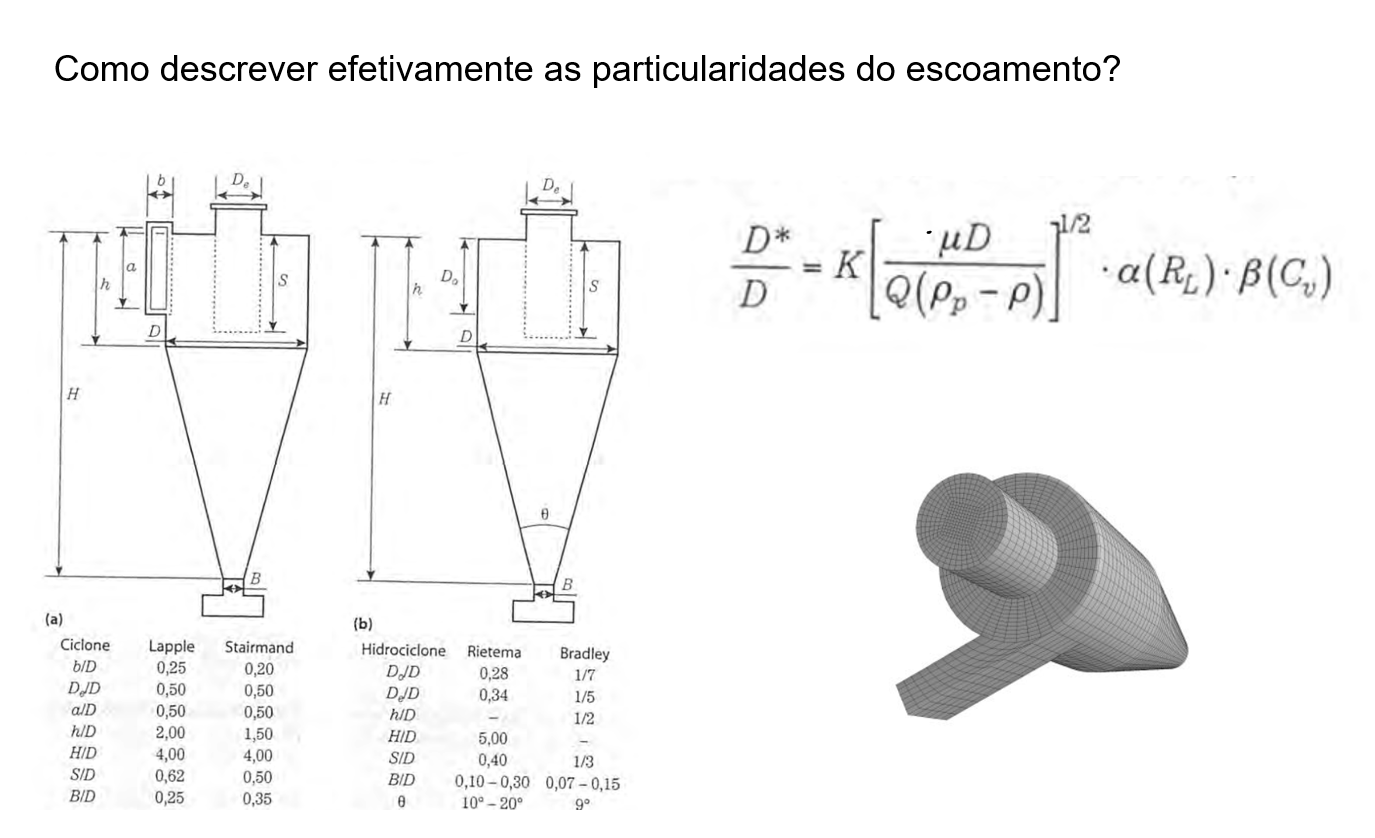

Diâmetro de corte
D*/D = K·[μD/(Q(ρ_p−ρ))]1/2·α(R_L)·β(C_v)
tamanho com 50% de coleta — das proporções (Lapple, Stairmand, Rietema, Bradley) + vazão + propriedades.
Eficiência individual e global
η(d) = 1/[1+(d*/d)²]
η_global = Σ η(d_i)·x_i
Perda de carga
ΔP = Eu·(ρ·v_in²/2)
A mensagem
Escolhe-se a família geométrica e preveem-se ΔP, eficiência global e por tamanho — sem resolver o vórtice interno (que o CFD detalha quando se quer otimizar).
